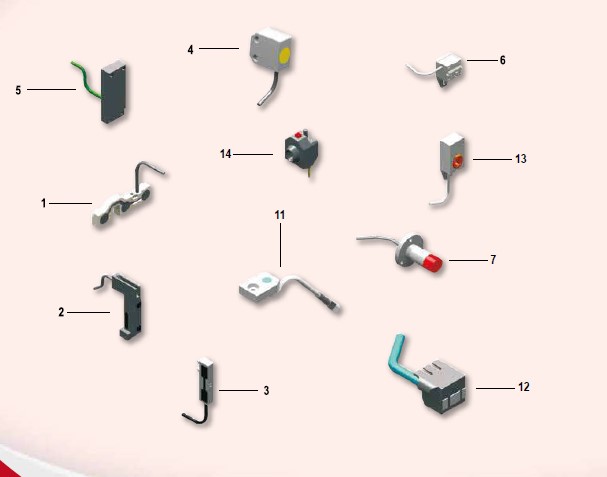

Sensor and Dobby

Catalog NumberPart NumberDescription
17-001911308412BUSH 28.15X35.3X6.8
17-LD149N/AROLLER
17-003911308015SPACING RING D=6.2/28X7.2
17-005911209163SPECIAL RIVET 904 D6X15
17-007911208302TOOTHED PLATE
17-009911639002CLAMPING LOOP SP M6 D=42
17-011911839003CLAMPING LOOP KR1 KR2 D=35
17-013628931000BALL BEARING 17X42X8
17-015911308482SPECIAL COUNTERSUNK SCREW M12X1
17-017911308483SPECIAL NUT M12X1
17-LD137N/ADOBBY PUMP
17-019911339385DRIVING ROD L=957.5
17-021911339384 911839053DRIVING ROD L=1184
17-023N/ADOBBY HOOK
17-025F29519813DOBBY SELECTOR
